浸入式温度传感器（配备Modbus通信功能）QAE2154.010/MO

● 用于获取管道和水箱中水温的温度传感器
● Modbus RTU （RS-485）
● 通过按钮和 ClimatixTM 控制器进行 On-event 寻址
● 拨码开关设置（结合其他控制器）

用途

传感器用于通风和空调设备中，可：
● 控制或限制水流温度
● 限制回水温度
● 控制生活热水（DHW）温度

功能

浸入式传感器利用传感元件的电阻值随温度变化而变化来获取介质的温度。变化的阻值转化为Modbus RS-485 输出信号。此信号与选定的温度范围对应。

安装

根据应用，传感器应按下列要求安装：
● 用于供水温度控制（热水）：
– 如果水泵安装在供水管上，则传感器直接安装在水泵后面
– 如果水泵安装在回水管上，则传感器安装在混合阀后的1.5-2 m 处
● 回水温度限制：
传感器应安装在能准确采集温度的回水管上
传感器应安装在管路弯头处，以便浸入杆或保护套管正对水流方向。获取温度的位置，水必须完全混合。该位置位于泵的下游，或者如果泵安装在回水处，则该位置需距离水流混合处至少1.5 m。
安装传感器时电缆不可从顶部接入。
所有传感器的浸入长度必须至少为 60 mm。
传感器不可被保温层覆盖。
在安装传感器之前，螺纹配件或T 型件 G ½ 必须焊接在管道

技术参数

工作电压：AC 24 V ±20 % 或 DC13.5…35 V 或AC/DC 24 V 2 级 (US)
通信方式：Modbus RTU （RS-485）
测量范围：-10...120 °C
浸入长度：100 mm
传感元件：Pt1000，DIN EN 60 751 B 级
时间常数：
  配备保护套管  2 m/s 时 30 s
  未配备保护套管 2 m/s 时 8 s
测量精度：
  如下范围内的
  0 ... 70 °C 时 ±1 K
  -10... 120 °C 时 ±1.4 K
标称压力：PN 16

接线端子

G   工作电压 AC 24 V±20% 或 DC 13.5...35 V
G0  接地端
+   RS485 Modbus A
-   RS485 Modbus B
Ref  隔离接地端

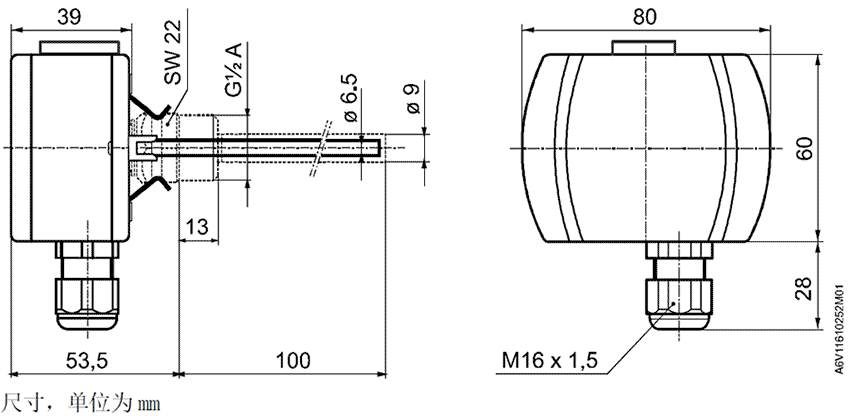

尺寸
