西门子房间温湿度传感器 QFA2060D QFA2071

西门子温度和湿度传感器 QFA2060 QFA2071
测量相对湿度和温度

工作电压 AC 24 V 或 DC 13.5…35 V
相对湿度输出信号 DC 0...10 V
温度输出信号DC 0...10 V 或LG-Ni 1000 或 T1
舒适性湿度范围内的精度达到±3 %

用途

用于通风及空调中来获取房间内的：
• 相对湿度，和 温度
QFA2060 QFA2071 用作
• 控制用的传感器
• 楼宇自控系统或者显示单元中的测量用传感器

型号概览

参考型号	温度测量范围	温度信号输出	就地显示
QFA2000	None	None	无
QFA2020	0...50℃	Passive,LG-Ni 1000	无
QFA2040	0...50℃	Passive,T1	无
QFA2060	0..50℃ -35...35℃ -40...70℃	Active,DC 0...10V	无
QFA2060D	0..50℃ -35...35℃ -40...70℃	Active,DC 0...10V	LCD显示
QFA2071	0..50℃ -35...35℃ -40...70℃	4-20mA	无

设备组合

所有系统或设备都能够获取和处理传感器的DC 0...10 V 或4...20 mA、LG-Ni 100 or 或者T1 输出信号。
当使用无源温度传感器用作取平均值，我们建议采用SEZ220 信号转换器（技术资料N5146）

运行模式

传感器通过传感元件的电容值随湿度变化而成函数方式变化来获取风管内的相对湿度值。
电子测量电路把传感器的信号转换成连续的DC 0...10 V 信号，相对应为0...100 % 的相对湿度。
传感器通过传感元件的阻值随温度变化而成函数方式变化来获取风管内的温度值。
根据不同的传感器型号，这个变换的阻值会被转换成一个有源的DC0…10 V 输出信号( 0… 50 °C or –35…+35 °C) 或是一个无源的LG-Ni 1000 或 T1 输出信号。

构造设计

该传感器设计为墙面安装，适用于大多数商用建筑的嵌入式分线匣。电缆可以从后部（暗装）或者从下面或者前部（明敷）接入。
该传感器共有两部分组成：外壳和基板。两者扣在一起但是可以再次拆开。
测量回路、传感元件和设定元件位于印制电路板上。
基板上包括了所有接线端。

设定元件

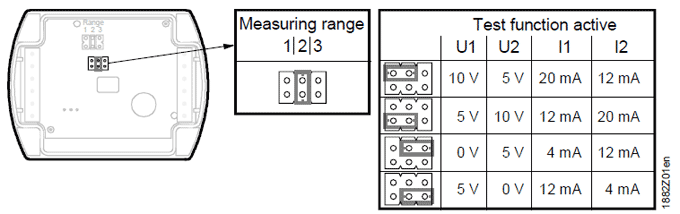

拆下基板即可看到设定元件。它包括6 个插脚和一个短插头。它是用来选择所需的测量
范围和激活测试功能。
不同的插入位置有不同的意义：
• 对于无源温度测量范围：
在中间位置短接 (R2) = LG-Ni 1000 或者T1
• 对于有源温度测量范围：
在上面位置短接 (R1) = − 35...+ 35 °C,
在中间位置短接(R2) = 0...50 °C (出厂设定),
在下部位置短接(R3) = 0...50 °C
• 对于激活测试功能
短接在垂直位置：“测试功能”上的值就会在信号输出端出现。

出错

• 如果温度传感器出现故障，60 秒钟后温度信号输出端U2(I2)出现0V 或者BS-MS−35 °C ，而湿度信号输出U1(I1)达到10 V
• 如果湿度传感器出现故障，60 秒钟后湿度信号输出端U1(I1)达到为10 V，而温度信号仍然正常。

工程注意事项

为给传感器供电，需要一个带单独线圈的安全弱电变压器。在选择变压器并对其保护时，要遵守当地的安全规则。
选择变压器的大小，要考虑到风管式温度传感器的耗电量。
如果需要正确对传感器进行接线，请参考传感器技术资料。
用线长度要在允许的范围内。
在铺设电缆时，必须注意到电缆并排铺设长度越长、间距越小，则电磁干扰越大。
在有 EMC 问题的环境中，必须使用屏蔽防护电缆。
在次级供电线路和信号线中必须采用双绞线。

安装注意事项

安装在空调空间的内墙上。不能安装在凹槽、搁板上，也不能安装在窗帘后或者热源附近。
传感器不能安装在直接受到点光源或者太阳辐射的地方。
安装说明印在包装上。

内部接线图

G, G0 工作电压 AC 24 V (SELV) 或 DC 13.5...35 V
U1 信号输出 DC 0...10 V 为相对湿度 0...100 %
U2 信号输出DC 0...10 V 为温度范围 0...50 °C (R2 = factory setting) 或− 35...+ 35 °C
BS, MS 信号输出为LG-Ni 1000 或T1 (无源); 线不可互换Signal output (passive) 温度范围 0…50 °C;线不可互换。

外形尺寸
